# 低代码组件显示

低代码引擎是低代码分层架构中最复杂的部分，引擎的核心功能包含入料、设计、画布渲染和出码等，它们的含义如下：

  • 入料：向引擎注入设置器、插件和组件。
  • 设计：对组件进行布局设置、属性设置以及增删改操作后，形成符合页面搭建协议的JSON Schema。
  • 画布渲染：将 JSON Schema 渲染成 UI 界面。
  • 出码：将 JSON Schema 转化成手写代码，这通常发生在页面发布的时候。

在之前的文章中介绍了低代码跨 iframe 拖拽，本文开始介绍画布渲染。画布渲染就是将设计器生成的 JSON Schema 渲染成 UI 界面，画布渲染有一个单独的 npm 包，简称 ReactRenderer，它与设计器不直接联系，而是通过 SimulatorRenderer 与设计器联系，SimulatorRenderer是另一个 npm 包。画布渲染至少包含四部分内容：

  1. 显示组件：这是画布渲染最基础的部分，不涉及任何交互，只是简单的显示。
  2. 获取数据源：让组件获取它要显示的数据。
  3. 表单联动：使表单控件的状态受其他数据的控制，包含禁用联动、显隐联动和取值联动。
  4. 表单校验：校验表单填写的值是否符合要求，不符合则给出错误提示。

本文只介绍画布渲染中的显示组件。

ReactRenderer 的作用是将 JSON Schema 描述的组件树显示在界面上，总体而言，它是一个 React 组件，接受如下属性：

interface Props {
  // 页面的 json schema
  schema: PageSchema;
  // schema 中使用的组件
  components: Map<string, React.ElementType>;
  // schema 中的组件装载到界面后要执行的勾子
  onCompGetRef?: (schema: NodeSchema, domElement: HTMLElement | null) => void;
  // 画布渲染模式，设计态或运行态，默认值为运行态
  rendererMode?: RendererMode;
  // 容器组件没有子元素时的提示语
  customEmptyElement?: (schema: NodeSchema) => React.ReactNode;
}

上述 schema 和 components 是必填属性，schema 中用到组件必须在 components 中声明，否则画布无法正常渲染。onCompGetRef 是选填属性，在设计态时它为设计器获取 Node 的位置提供了可能。

假如有如下一段 JSON Schema。

{
    "componentName": "Page",
    "packageName": "Page",
    "containerType": "Page",
    "isContainer": true,
    "id": "def133",
    "children": [
        // 行
        {
            "componentName": "Row",
            "packageName": "vitis-lowcode-row",
            "containerType": "Layout",
            "isContainer": true,
            "id": "def134",
            "props": [],
            "children": [
                // 列
                {
                  "componentName": "Column",
                  "packageName": "vitis-lowcode-column",
                  "props": {},
                  "isContainer": true,
                  "id": "def135",
                  "containerType": "Layout",
                  "children": [
                    {
                      "componentName": "Select",
                      "packageName": "vitis-lowcode-select",
                      "props": {"label": "性别"},
                      "extraProps": {"name": "sex"},
                      "isFormControl": true,
                      "id": "def136",
                    }
                  ]
                },
                // 列
                {
                  "componentName": "Column",
                  "packageName": "vitis-lowcode-column",
                  "props": {},
                  "isContainer": true,
                  "containerType": "Layout",
                  "children": []
                  "id": "def137",
                }
              ]
        }
    ],
    "props": {
        "style": "padding: 10px"
    },
    "extraProps": {
        // 这是数据源字段，该字段在下一个小节介绍
        "dataSource": {...}
    }
}

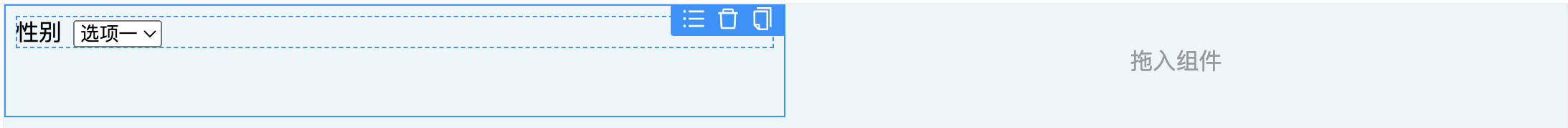

上述 schema 在界面上将显示为一行两列布局，第一列有一个下拉选择器，如下图：

ReactRenderer 将 schema 描述的组件分为4种类型，如下：

  • 页面容器：这是 schema 的 root 必须是页面容器，它没有发布成单独的 npm 包，而是存在于 ReactRenderer 的内部。
  • 布局容器：它通常是页面容器的 children，用来控制页面的布局，比如：行和列。
  • 表单控件：它处于 schema 嵌套层级的最后一层，通常位于布局容器中，既能展示数据又能接受用户输入。
  • 普通UI组件：它处于 schema 嵌套层级的最后一层，通常位于布局容器中，只能显示数据不能接受用户输入。

# 页面容器

页面容器是整个画布的根节点，对应的 React 组件是 PageRenderer，与视图相关的代码如下：

function PageRenderer(props: Props) {
    const context = useContext(Context)
    const rootRef = useGetDOM(props.schema)  // line A
    const { style } = props.schema.props

    return (
        <div
            data-node-id={props.schema.id}
            className="vitis-page-container"
            ref={rootRef}   // line B
            style={typeof style === 'string' ? transformStringToCSSProperties(style): undefined}
        >{
            !props.schema.children.length ?
            context.customEmptyElement ? context.customEmptyElement(props.schema): null:
            <>{props.schema.children.map(child => <BaseComponentRenderer schema={child} key={child.id}/>)}</>
        }</div>
    )
}

如果页面容器有 children，那么 PageRenderer 将遍历每一个 child，将其显示在界面，没有 children，则显示提示语。BaseComponentRenderer 是一个 React 组件工厂，它根据 schema 描述的组件类型，分门别类的渲染组件。

PageRenderer 中最重要的代码是 line A 用到的 useGetDOM，它是一个 React Hook，其作用是等组件装载之后将组件的根 DOM 元素传递出去，让设计器能完成拖拽定位。useGetDOM 的代码如下：

function useGetDOM(schema: NodeSchema) {
    const context = useContext(Context)
    const rootRef = useRef<HTMLDivElement>(null)

    useEffect(() => {
        if (context.rendererMode === RendererMode.design && context.onCompGetRef) {
            context.onCompGetRef(schema, rootRef.current)
        }
        return () => {
        if (context.rendererMode === RendererMode.design && context.onCompGetRef) {
                context.onCompGetRef(schema, null)
         }
        }
    },[])

    return rootRef
}

# 布局容器

行组件和列组件都属于布局容器，但列组件必须放置在行组件的 children 中，布局容器与视图相关的代码如下：

function LayoutComponent(props: Props) {
    const rootRef = useGetDOM(props.schema)
    const context = useContext(Context)
    const { style, ...reset } = props.schema.props
    const Component = context.components.get(props.schema.componentName) // lineA
    if (!Component) { return <div>未知的布局组件</div>}

    return (
    <Component
        style={typeof style === 'string' ? transformStringToCSSProperties(style): undefined}
        ref={rootRef}
        {...reset}
    >
        {!props.schema.children.length ?
        context.customEmptyElement ? context.customEmptyElement(props.schema): null
        :
        props.schema.children.map(child => <BaseComponentRenderer schema={child} key={child.id}/>)
        }
    </Component>
    )
}

布局容器究竟要渲染哪一个组件，这取决于 lineA 的取值，取值结果直接决定了界面上要显示的内容。

# 表单控件

表单控件能接受用户输入，存储用户输入的值，以及表单联动将在后续的小节重点介绍。表单控件与视图相关的代码如下：

function FormControl(props: Props) {
    const rootRef = useGetDOM(props.schema)
    const context = useContext(Context)
    // 获取要渲染组件
    const Com = context.components.get(props.schema.componentName)
    if (!Com) { return <div>未知的表单控件</div> }
    return (<Com {...props.schema.props} ref={rootRef} /> )
}

# 普通UI组件

普通 UI 组件只能用来展示数据，它的代码如下：

function UIComponent(props: Props) {
    const rootRef = useGetDOM(props.schema)
    const context = useContext(Context)
    const Com = context.components.get(props.schema.componentName)
    if (!Com) { return <div>未知的组件</div> }
    return ( <Com {...props.schema.props} ref={rootRef} />)
}

# 小节

画布渲染的第一步就是要组件显示在界面上，不涉及任何交互，获取数据源、表单联动和表单校验是下一步要做的，在后续文章将单独介绍。
